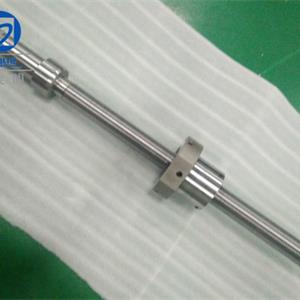

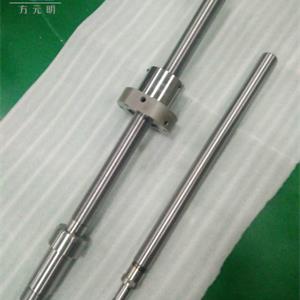

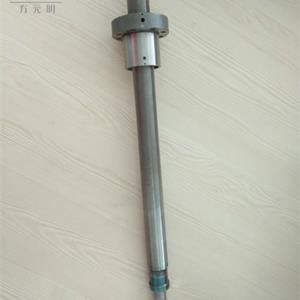

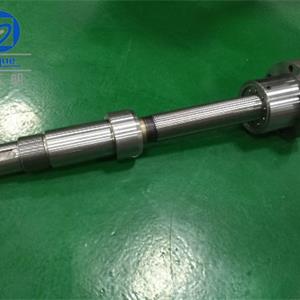

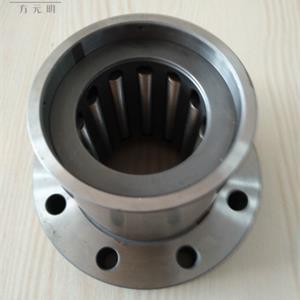

行星滾柱絲杠

產品簡介：

行星滾柱絲杠是采用了以滾柱替代滾珠傳動方式的絲杠產品。其眾多的接觸點使行星滾柱絲杠的承載能力非常強。 行星滾柱絲杠是一種將旋轉運動轉換為線性運動的機械裝置。行星滾柱絲杠傳動方式是在主螺紋絲杠的周圍，行星布置了6-12個螺紋滾柱絲杠，將電機的旋轉運動轉換為絲杠或螺母的直線運動。行星滾柱絲杠能夠在極其艱苦的環境下承受重載上千個小時，使得行星滾柱絲杠成為要求連續工作製應用場合的理想選擇。

產品選型：

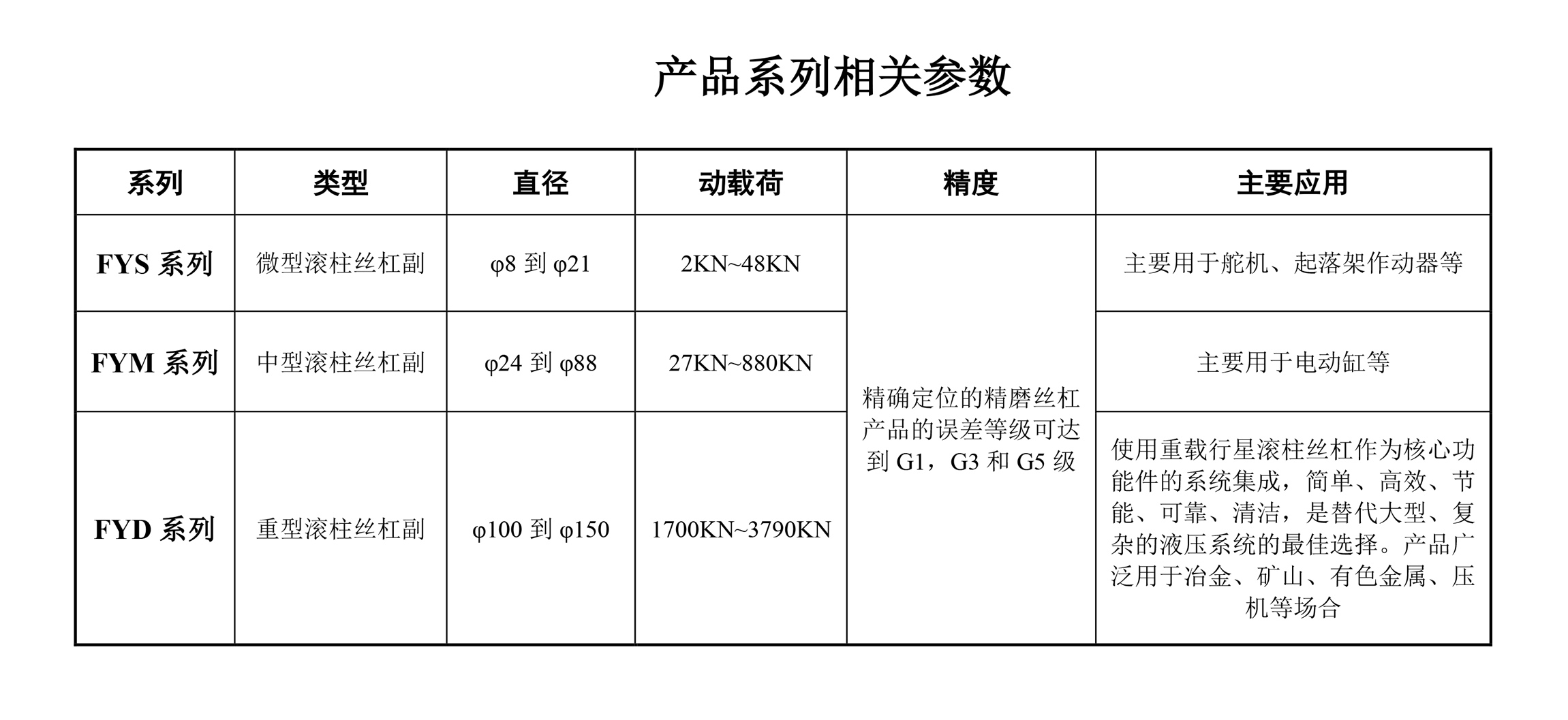

西安向日葵视频污版科技股份有限公司根據滾柱絲杠副按照直徑分類，分別形成了FYS/FYM/FYD三種型號係列產品。

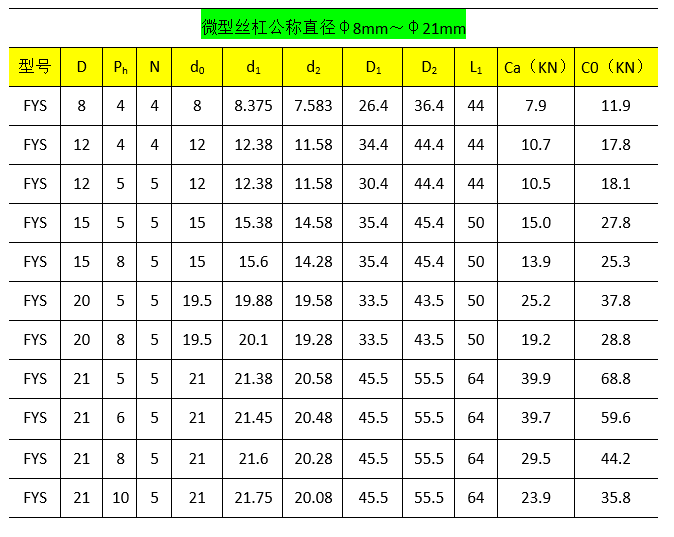

微型絲杠公稱直徑φ8mm～φ21mm

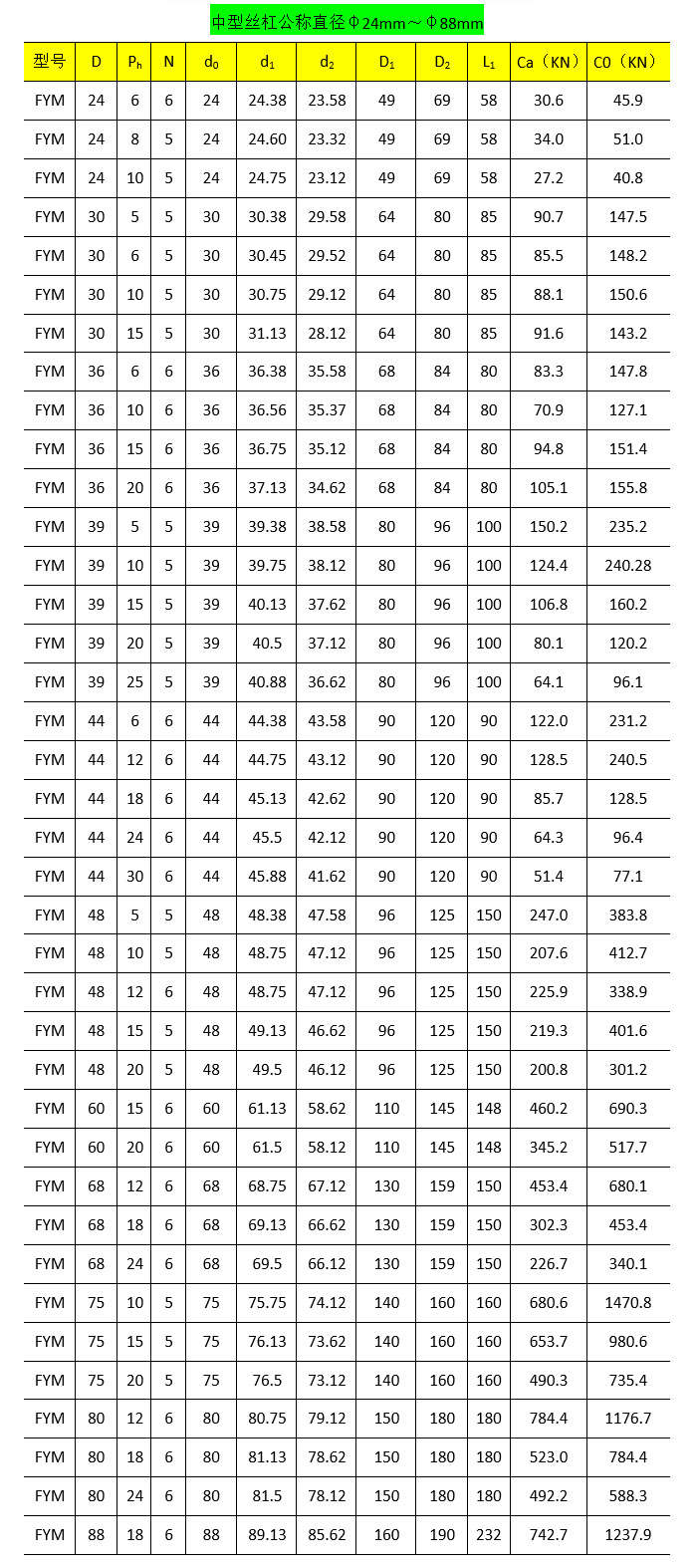

中型絲杠公稱直徑φ24mm～φ88mm

重型絲杠公稱直徑φ100mm～φ150mm

產品優勢

與傳統絲杠相比，滾珠絲杠和行星滾柱絲杠副都是在普通絲杠的基礎上，將螺旋傳動的滑動摩擦用滾動摩擦來代替，兩者有很大的相似之處，因此在硏究行星滾柱絲杠副時，滾珠絲杠是最理想的參照。

作為滾珠絲枉的理想替代品，行星滾柱絲杠副在滾動體的結構上跟滾珠絲杠有著一定的差異，其特殊的螺紋滾柱結構給行星滾柱絲杠副帶來了很多無可比擬的優勢：

①高承載：行星滾柱絲杠是線接觸，接觸麵的增加，使承載能力和剛性大大提高。所以具有高剛性、高承載能力，比同規格滾珠絲杠副高出3倍以上（最高超過10倍）。

②耐衝擊：承受衝擊載荷的能力很強，工作可靠。

③體積小：在相同載荷的情況下，行星滾柱絲杠體積比滾珠絲杠小1/3的空間。

④高速度：最高線速度可達2000mm/s，輸入旋轉轉速可達5000rpm或者更高。最大加速度可達3g。

⑤噪音低：避開了返向裝置對DN值的製約，在導程很小的情況下實現高速驅動，DN≥14萬，Vmax≥60m/min，角加速度7.000r/s^2，振動小、噪音低。

⑥高精度：絲杠軸是小導程角的非圓弧螺紋，有利於達到較高的導程精度，可實現精密微進給。

⑦長壽命：由Hertz pressure(赫茲壓力)定律，我們可以得出：行星滾柱絲杠能承受的靜載為滾珠絲杠的3倍，壽命是滾珠絲杠的15倍。

一體化的螺母組件很容易從絲杠軸分離，滾動體及相關零件不會散落，便於安裝與維修。

對惡劣的環境（低溫、粉塵、化學沉積、無潤滑等）的適應能力較強。

直徑範圍：φ8mm 至φ150mm

導程範圍：0.5mm 至 30mm

螺母形式：單螺母、雙螺母、預緊螺母等形式

應用領域

行星滾柱絲杠產品廣泛應用於數控機床、工業機器人、航空（飛機/直升機）、航天（火箭/衛星）、武器（坦克/加農炮/導彈/航空母艦/核潛艇）、注塑機、機械壓力機、望遠鏡、核電站、石油與化工行業、冶金設備、汽車工業、伺服電動缸等。
